تعمیر ATS
تعمیر ATS یا تابلو چنجاور اتوماتیک یکی از مهمترین خدمات در سیستمهای برق اضطراری است. در این صفحه با عملکرد تابلو ATS، علائم خرابی، دلایل ایجاد ایراد، مراحل تعمیر، سرویس دورهای و خدمات تخصصی ایران ژنراتور در تعمیر انواع تابلوهای ATS آشنا میشوید.
مقدمه
در بسیاری از مراکز صنعتی، بیمارستانها، ساختمانهای اداری و برجهای مسکونی، قطعی برق حتی برای چند ثانیه میتواند خسارتهای مالی و عملیاتی قابلتوجهی ایجاد کند. در چنین شرایطی استفاده از دیزل ژنراتور به تنهایی کافی نیست و برای انتقال سریع و ایمن برق بین شبکه شهری و ژنراتور، به یک سیستم هوشمند و قابلاعتماد نیاز است. تابلو چنجاور اتوماتیک ATS یا Automatic Transfer Switch، سیستمی است که بهصورت کاملاً خودکار وضعیت برق شبکه را کنترل میکند و در صورت قطع برق شهری، فرمان روشن شدن دیزل ژنراتور را صادر کرده و بار مصرفی را از شبکه برق به ژنراتور منتقل میکند. ساخت تابلو چنجاور اتوماتیک ATS در اهواز با طراحی اصولی و استفاده از تجهیزات باکیفیت، نقش کلیدی در تأمین برق بدون وقفه ایفا میکند.با توجه به نقش حیاتی این تابلو در تأمین برق بدون وقفه، تعمیر ATS باید توسط تکنسینهای متخصص و با استفاده از تجهیزات پیشرفته انجام شود.در این مقاله جامع، به بررسی اهمیت، علائم خرابی، مراحل و نکات کلیدی در تعمیر ATS میپردازیم.
ATS چیست و چه نقشی در سیستم برق اضطراری دارد؟

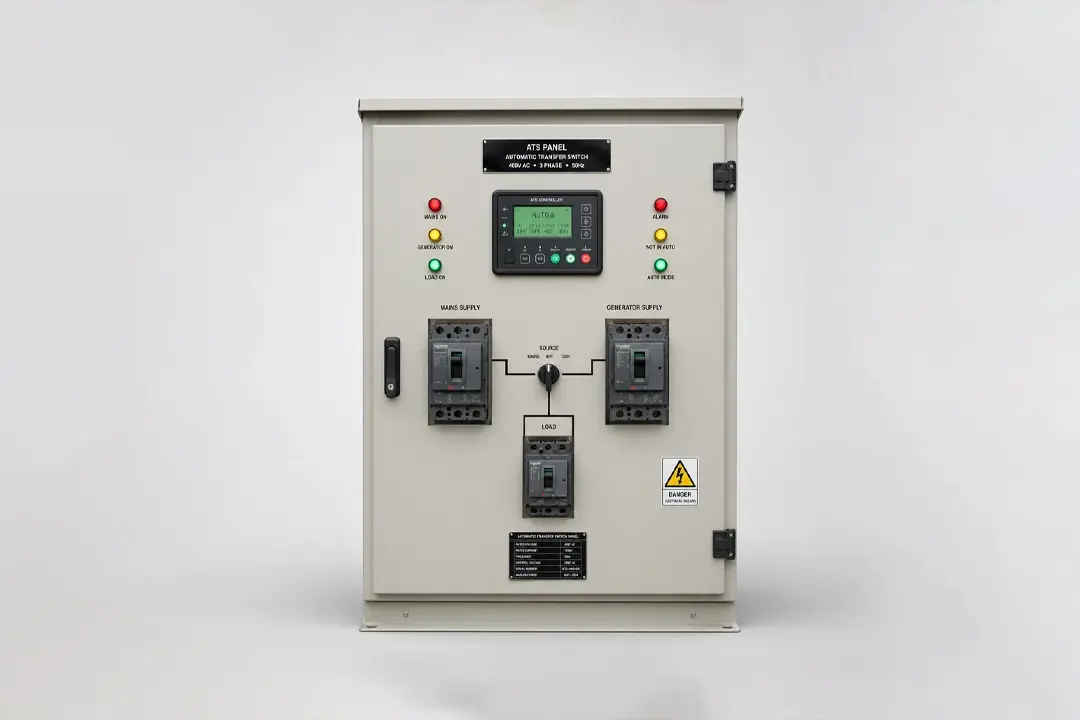

تعریف تابلو ATS
تابلو ATS مخفف عبارت Automatic Transfer Switch به معنای سوئیچ انتقال خودکار است.این تابلو برق، نوعی پانل انتقال است که برای تعویض خودکار برق و ژنراتور در مواقع اضطراری استفاده میشود.کنترلر ATS، مغز متفکر تابلو برق ATS بوده و وظیفه کنترل و مدیریت فرآیند انتقال را بر عهده دارد.تابلو ATS با نظارت بر وضعیت برق شبکه اصلی، در صورت قطعی یا افت ولتاژ، بهطور خودکار منبع تغذیه را به منبع برق اضطراری منتقل میکند. خدمات دیزل ژنراتور اهواز با ارائه تابلوهای ATS استاندارد، نیازهای تأمین برق اضطراری را پوشش میدهد.
اهمیت تابلو ATS در صنایع و ساختمانها
اهمیت تابلو ATS در تأمین برق اضطراری غیرقابلانکار است.این تابلو بهطور خودکار بین برق شهر و دیزل ژنراتور سوئیچ کرده و از قطعی برق جلوگیری میکند.تابلو برق ATS جزء جداییناپذیر از یک سیستم منبع تغذیه اضطراری (EPSS) است و امکان تعویض ایمن از برق شهری به برق مولد آماده به کار را فراهم میکند.نصب این تابلوها از دادهها و شبکههای مخابراتی، تأسیسات صنعتی موجود در کارخانهها، تأسیسات حیاتی مانند لوازم موردنیاز در بخش مراقبتهای بهداشتی بیمارستانها و دیگر تسهیلاتی که مستلزم کار مداوم یا تقریباً پیوسته هستند، محافظت میکند. نصب دیزل ژنراتور در اهواز با نصب اصولی تابلو ATS، عملکرد صحیح سیستم برق اضطراری را تضمین میکند.
عملکرد خودکار ATS
سوئیچهای انتقال خودکار به طور مداوم برق ورودی را کنترل میکنند.اگر منبع برق معمولی از کار بیفتد یا برخی از ناهنجاریها مانند کاهش ولتاژ یا نوسانات ولتاژ را نشان دهد، این سوئیچها این فقدان توان را تشخیص میدهند و یک سیگنال شروع به ژنراتور آماده به کار ارسال میکنند.هنگامی که ژنراتور فرکانس و ولتاژ مناسب را به دست آورد، از طریق کلیدها به بارهای تأسیسات متصل میشود و در هنگام وصل مجدد برق شهر یا رفع خطا، به برق شهری باز میگردد.
اجزای اصلی تابلو ATS
کنترلر یا برد کنترل ATS
کنترلر ATS، مغز متفکر تابلو برق ATS بوده و وظیفه کنترل و مدیریت فرآیند انتقال را بر عهده دارد.این کنترلر با دریافت سیگنال از سنسورهای ولتاژ و فرکانس، وضعیت برق شبکه را بهصورت لحظهای بررسی کرده و در صورت بروز مشکل، فرمان استارت ژنراتور را صادر میکند. طراحی و اجرای تابلوهای کنترلی و PLC (زیمنس، دلتا) در اهواز با استفاده از بردهای پیشرفته، عملکرد دقیقتری را برای ATS فراهم میکند.
کنتاکتورها و کلیدهای اتوماتیک
کنتاکتورها و کلیدهای اتوماتیک، بخشهای اجرایی تابلو ATS هستند که وظیفه قطع و وصل مدارهای برق شهری و ژنراتور را بر عهده دارند.در لحظه اتصال کوتاه ممکن است پلاتینهای کنتاکتور ذوب شده و دیگر تابلو برق نتواند فرمان قطع را به آن صادر کند.بنابراین، تعمیر ATS در این بخش نیاز به بررسی دقیق کنتاکتورها و تعویض قطعات معیوب دارد.
رلهها و تجهیزات حفاظتی
رلهها و تجهیزات حفاظتی، وظیفه تشخیص خطا و محافظت از تابلو و تجهیزات متصل را بر عهده دارند.این قطعات در صورت بروز اتصال کوتاه، اضافهبار یا سایر خطاها، مدار را قطع کرده و از آسیب به تجهیزات جلوگیری میکنند. عیبیابی و رفع عیب تابلو برق صنعتی در اهواز با بررسی دقیق این قطعات، از عملکرد صحیح سیستم حفاظتی اطمینان حاصل میکند.

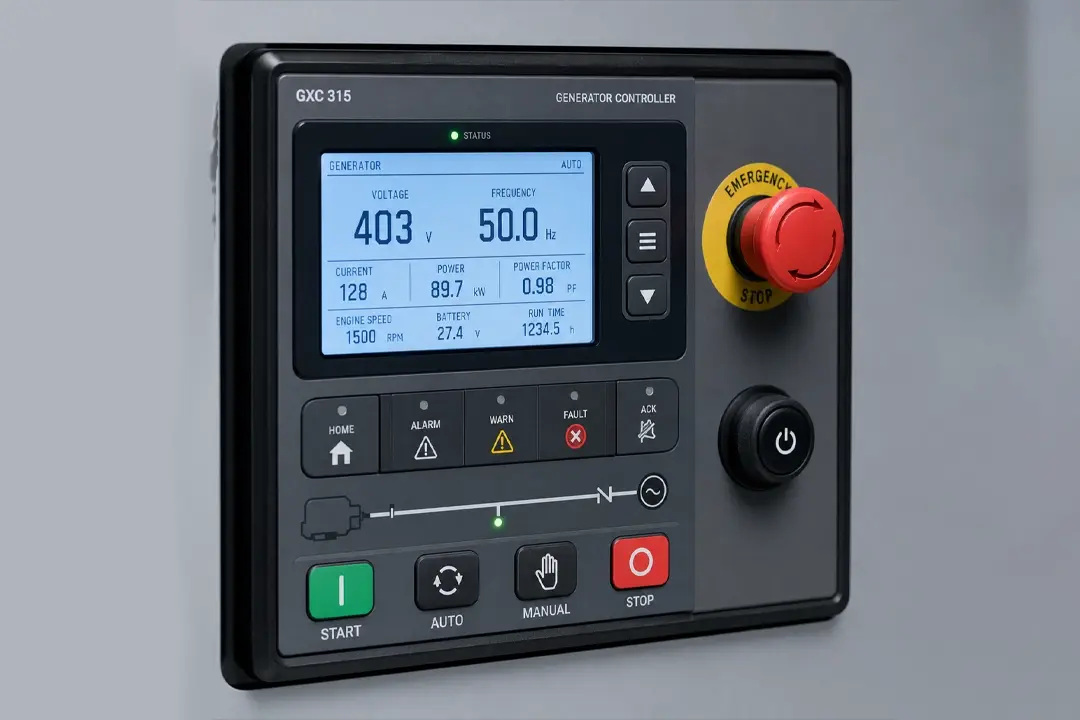

صفحه نمایش و رابط کاربری
تابلو ATS به صورت معمول دارای یک صفحه نمایشگر بزرگ است تا در صورت بروز مشکل، هشدارهای لازم را نمایش دهد.این صفحه نمایش اطلاعاتی مانند وضعیت برق شهری، وضعیت ژنراتور، ولتاژ و فرکانس را بهصورت لحظهای نشان میدهد و به اپراتور امکان مانیتورینگ کامل سیستم را میدهد.
علائم خرابی تابلو ATS
عدم انتقال خودکار برق به ژنراتور
یکی از رایجترین علائم خرابی ATS، عدم انتقال خودکار برق به ژنراتور در زمان قطع برق شهری است.در این حالت، با وجود روشن شدن ژنراتور، بار مصرفی به آن منتقل نمیشود و تجهیزات بدون برق میمانند.این مشکل معمولاً ناشی از خرابی کنترلر ATS، کنتاکتورها یا سنسورهای تشخیص ولتاژ است و نیاز به تعمیر ATS دارد. تعمیر دیزل ژنراتور اهواز با عیبیابی دقیق، علت عدم انتقال را شناسایی و رفع میکند.
عدم بازگشت به برق شهری پس از رفع قطعی
اگر پس از بازگشت برق شهری، تابلو ATS بهصورت خودکار به شبکه برنگردد و ژنراتور همچنان در مدار باقی بماند، این موضوع نشانهای از خرابی در سیستم تشخیص ولتاژ یا کنترلر ATS است.این مشکل میتواند باعث مصرف سوخت اضافی و استهلاک زودهنگام ژنراتور شود.
نمایش کد خطا روی صفحه کنترل
بسیاری از تابلوهای ATS مدرن دارای صفحه نمایش هستند که در صورت بروز مشکل، کد خطا را نمایش میدهند.ظاهر شدن کدهای خطا روی صفحه کنترل، یکی از مهمترین نشانههای نیاز به تعمیر ATS است که نباید نادیده گرفته شود. ساخت تابلو چنجاور دستی دیزل ژنراتور در اهواز با کنترلرهای سادهتر، عیبیابی آسانتری دارد.
عملکرد نامنظم و قطع و وصلهای مکرر
قطع و وصلهای مکرر و عملکرد نامنظم تابلو ATS، یکی دیگر از علائم خرابی است که میتواند ناشی از نوسانات برق، خرابی رلهها یا تنظیم نبودن کنترلر باشد.تعداد قطع و وصل بالا موجب خرابی و کوتاه شدن عمر کلید میشود.این مشکل نیاز به تعمیر ATS و بررسی دقیق تمامی اجزای تابلو دارد.
دلایل رایج خرابی تابلو ATS
اتصالات شل و خوردگی
اتصالات شل، خوردگی و تجمع گرد و غبار از دلایل رایج خرابی ATS هستند.با توجه به شرایط اقلیمی خاص اهواز مانند گرمای شدید، رطوبت نسبتاً بالا و گردوغبارهای مکرر،این مشکل در این منطقه شیوع بیشتری دارد. سرویس و نگهداری دیزل ژنراتور در اهواز با بررسی دورهای اتصالات، از بروز این مشکلات جلوگیری میکند.
نوسانات برق و صاعقه
نوسانات برق و صاعقه از دیگر عوامل مخرب برای تابلو ATS هستند.این نوسانات میتوانند باعث سوختن قطعات حساس کنترلر، رلهها و کنتاکتورها شده و عملکرد تابلو را مختل کنند.استفاده از محافظهای ولتاژ و سیستمهای ارتینگ مناسب، تا حدی از بروز این مشکلات جلوگیری میکند.
فرسودگی کنتاکتورها و رلهها
کنتاکتورها و رلهها به دلیل قطع و وصلهای مکرر، به مرور زمان فرسوده میشوند و کارایی خود را از دست میدهند. پشتیبانی و نگهداری ژنراتور در اهواز با بررسی دورهای این قطعات و تعویض بهموقع آنها، از بروز خرابیهای ناگهانی جلوگیری میکند.
خرابی کنترلر یا برد ATS
کنترلر ATS به عنوان مغز متفکر تابلو، در صورت خرابی میتواند باعث بروز مشکلات متعددی شود. تعمیر برد دیزل ژنراتور با عیبیابی دقیق کنترلر و تعمیر یا تعویض آن، عملکرد صحیح تابلو را بازیابی میکند.
مراحل تخصصی تعمیر ATS

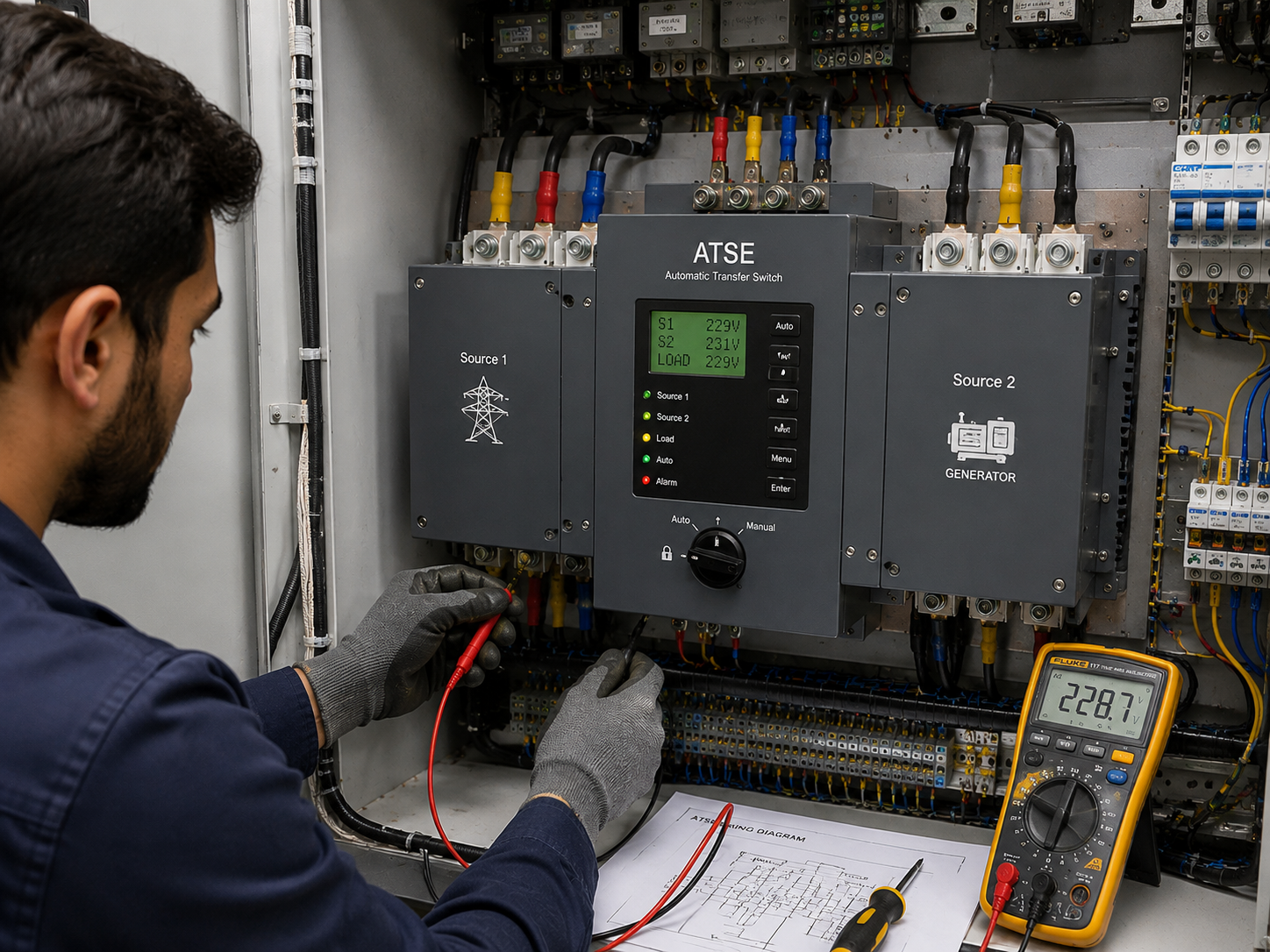

عیبیابی اولیه و بازرسی بصری
اولین گام در تعمیر ATS، عیبیابی اولیه و بازرسی بصری از تابلو است.این شامل بررسی اتصالات، کنتاکتورها، رلهها، کنترلر و سیمکشی برای یافتن علائم آشکار آسیب مانند سوختگی، خوردگی یا اتصالات شل است.یک بازرسی بصری دقیق میتواند بسیاری از مشکلات را در مراحل اولیه شناسایی کند.

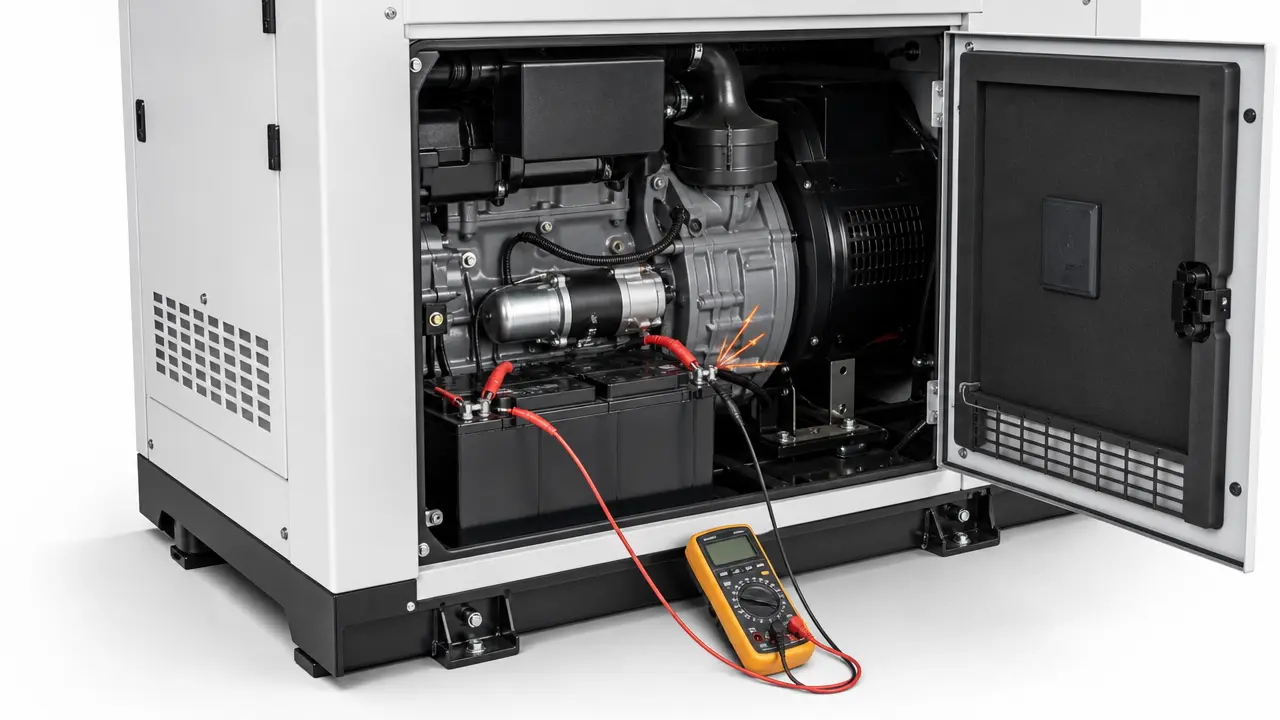

بررسی ولتاژ ورودی و خروجی
یکی از مهمترین مراحل تعمیر ATS، بررسی ولتاژ ورودی از شبکه شهری و ولتاژ خروجی از ژنراتور است.با استفاده از مولتیمتر، باید از وجود ولتاژ مناسب در هر دو منبع اطمینان حاصل شود.عدم وجود ولتاژ در یکی از منابع، میتواند نشانهای از مشکل در برق شهر یا ژنراتور باشد، نه خود تابلو ATS.
تست عملکرد کنترلر و سنسورها
در این مرحله، عملکرد کنترلر ATS و سنسورهای تشخیص ولتاژ و فرکانس بررسی میشود.کنترلر باید بتواند قطع برق شهری را بهدرستی تشخیص دهد و فرمان استارت را به ژنراتور ارسال کند.همچنین باید پس از بازگشت برق، فرمان بازگشت به شبکه را صادر کند.
تعمیر یا تعویض قطعات معیوب
پس از شناسایی دقیق مشکل، تکنسین نسبت به تعمیر یا تعویض قطعات معیوب تابلو ATS اقدام میکند.این مرحله از تعمیر ATS نیاز به تخصص بالا و دسترسی به قطعات اصلی دارد. تأمین و فروش قطعات یدکی دیزل ژنراتور در اهواز با ارائه قطعات اصل و باکیفیت، این اطمینان را به مشتریان میدهد که تعمیرات با بالاترین کیفیت انجام میشود.
تست نهایی و راهاندازی مجدد
پس از اتمام تعمیرات، تابلو ATS باید تحت شرایط واقعی تست شود.این تست شامل شبیهسازی قطع برق شهری و اطمینان از انتقال خودکار به ژنراتور، و سپس بازگشت خودکار به شبکه پس از رفع قطعی است.
نکات پیشگیرانه برای کاهش نیاز به تعمیر ATS
سرویس دورهای منظم
انجام سرویسهای دورهای منظم، یکی از مهمترین راهکارهای پیشگیری از خرابی ATS است. خدمات سرویس دورهای و نگهداری دیزل ژنراتور در اهواز با بررسی منظم تابلو ATS، از بروز مشکلات جدی جلوگیری میکند.برای اطمینان از عدم خرابی مدار تابلو ATS باید سرویس و نگهداری منظم روی آن انجام شود. سرویس دورهای و نگهداری دیزل ژنراتور در اهواز با برنامههای منظم، از عملکرد بهینه سیستم اطمینان حاصل میکند.
تمیزکاری منظم تابلو
تمیزکاری منظم تابلو ATS و حذف گردوغبار انباشتهشده، از بروز مشکلات ناشی از کاهش راندمان و اتصال کوتاه جلوگیری میکند.در مناطق گردوغباری مانند اهواز، این کار باید با فاصله زمانی کوتاهتری انجام شود.
بررسی دورهای اتصالات و کابلها
اتصالات شل یا خورده میتوانند باعث افت ولتاژ، گرم شدن بیش از حد و در نهایت خرابی تابلو ATS شوند.بررسی دورهای اتصالات و سفتکردن آنها، یکی از راهکارهای مؤثر در این زمینه است.
جمعبندی
تعمیر ATS یکی از حساسترین و تخصصیترین خدمات در حوزه تأمین برق اضطراری است.تابلو ATS به عنوان مغز متفکر سیستم انتقال خودکار برق بین شبکه شهری و دیزل ژنراتور، نقشی حیاتی در تأمین برق بدون وقفه ایفا میکند.از عیبیابی دقیق و بازرسی بصری گرفته تا تست کنترلر و تعویض قطعات معیوب، تمامی مراحل تعمیر ATS باید توسط تکنسینهای مجرب و با استفاده از قطعات اصلی انجام شود.ایران ژنراتور با سالها تجربه در زمینه فروش، نصب، تعمیر و نگهداری دیزل ژنراتور در اهواز و سراسر خوزستان، خدمات تخصصی تعمیر ATS را با بالاترین کیفیت ارائه میدهد. تعمیر دیزل ژنراتور در خوزستان و تعمیر آلترناتور دیزل ژنراتور نیز با بالاترین کیفیت توسط این مجموعه انجام میشود.اگر هر یک از علائم خرابی تابلو ATS را در سیستم برق اضطراری خود مشاهده کردید، سریعاً با کارشناسان ایران ژنراتور تماس بگیرید تا با عیبیابی دقیق و تعمیر ATS، از آسیبهای بیشتر جلوگیری شود.
سوالات متداول درباره تعمیر ATS
ATS چیست و چه کاربردی دارد؟
ATS یا سوئیچ انتقال خودکار، سیستمی است که بهصورت خودکار برق را بین شبکه شهری و دیزل ژنراتور جابهجا میکند.این تابلو در صورت قطع برق شهری، فرمان روشن شدن ژنراتور را صادر کرده و بار مصرفی را به آن منتقل میکند. فروش دیزل ژنراتور در اهواز با ارائه تابلوهای ATS استاندارد، نیازهای مشتریان را پوشش میدهد.
مهمترین علائم خرابی تابلو ATS چیست؟
مهمترین علائم خرابی ATS شامل عدم انتقال خودکار برق به ژنراتور، عدم بازگشت به برق شهری پس از رفع قطعی، نمایش کد خطا روی صفحه کنترل و قطع و وصلهای مکرر است.
هزینه تعمیر ATS چقدر است؟
هزینه تعمیر ATS به عواملی مانند برند تابلو، نوع خرابی، میزان آسیب و نیاز به تعویض قطعات بستگی دارد.برای استعلام دقیق قیمت، با کارشناسان ایران ژنراتور تماس بگیرید.
آیا تعمیر ATS در محل پروژه امکانپذیر است؟
بله، ایران ژنراتور خدمات تعمیر ATS را در محل پروژه و با تجهیزات کامل عیبیابی سیار ارائه میدهد.
چه مدت زمان برای تعمیر ATS نیاز است؟
مدت زمان تعمیر ATS به نوع و میزان خرابی بستگی دارد.تعمیرات ساده معمولاً در همان روز و تعمیرات پیچیدهتر ممکن است چند روز زمان ببرد.
هر چند وقت یکبار باید تابلو ATS سرویس شود؟
برای پیشگیری از بروز خرابی، سرویس دورهای تابلو ATS باید هر ۲۵۰ ساعت کارکرد یا هر ۳ ماه یکبار انجام شود.در مناطق گردوغباری و گرمسیری مانند خوزستان، این زمان باید کوتاهتر در نظر گرفته شود.
